Jak działa czujnik ciśnienia w oponach (TPMS) wyjaśnia, w jaki sposób nowoczesne systemy monitorują stan ciśnienia we oponach pojazdu, podnosząc poziom bezpieczeństwa i optymalizując zużycie paliwa.

Zasada działania systemu TPMS

Podstawą funkcjonowania TPMS jest pomiar ciśnienia oraz temperatury wewnątrz opony. W wersji bezpośredniej czujnik umieszczony przy zaworze mierzy wartości w czasie rzeczywistym, przesyłając dane drogą RF do odbiornika sterownika pojazdu. Wersja pośrednia wykorzystuje sygnały z czujników ABS i analizuje różnicę prędkości kół, wykrywając zmianę obwodu toczenia, co wskazuje na spadek ciśnienia.

Bezpośrednie czujniki zawierają w sobie moduł nadawczo-odbiorczy, mikroprocesor oraz źródło energii w postaci baterii. Pomiar odbywa się cyklicznie, zwykle co kilka sekund, a w momencie wykrycia wartości poniżej ustawionego progu TPMS generuje komunikat ostrzegawczy na desce rozdzielczej. Wersje pośrednie wymagają kalibracji po każdym dokręceniu koła lub zmianie ciśnienia.

Rodzaje czujników ciśnienia w oponach

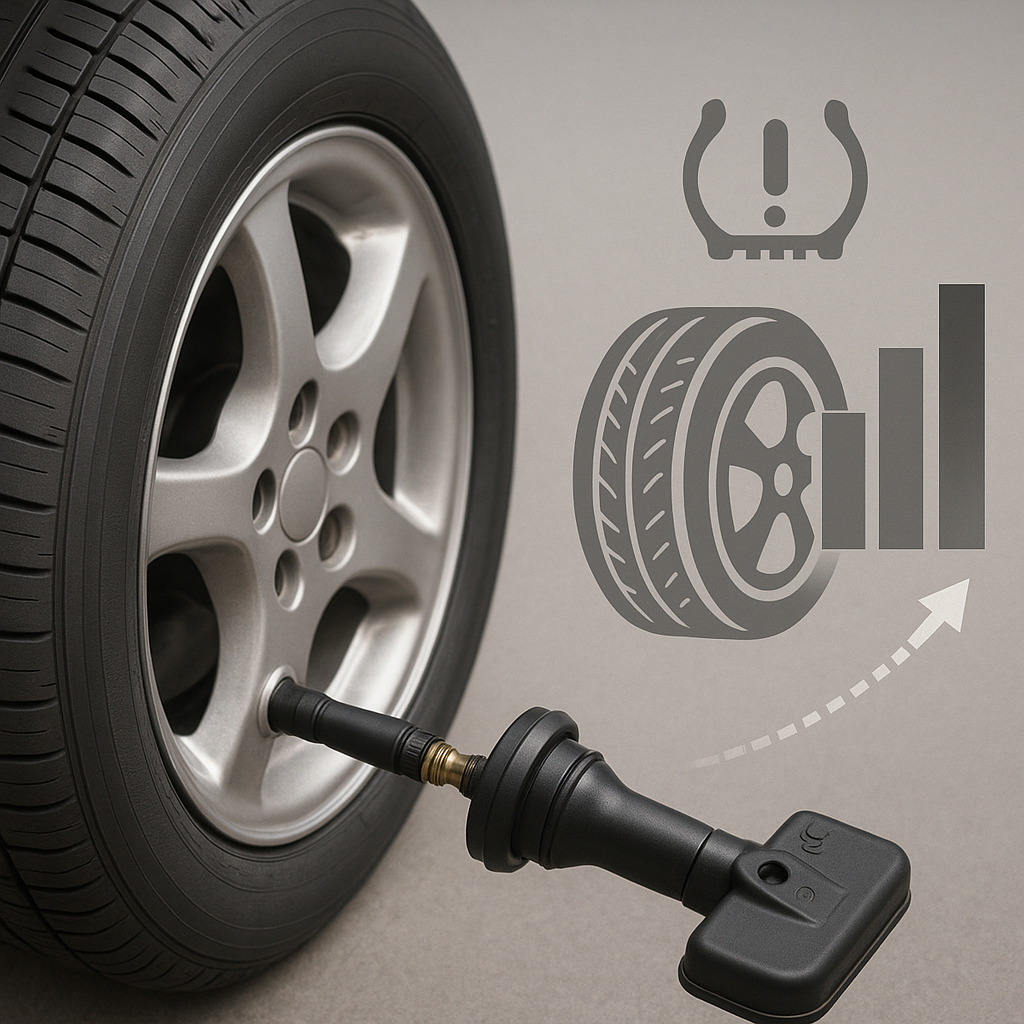

• Czujniki bezpośrednie (zaworowe lub przyklejane) – montowane bezpośrednio na feldze wewnątrz opony, mierzą ciśnienie i temperaturę za pomocą mikroczujnika.
• Czujniki pośrednie – wykorzystują istniejące czujniki systemu ABS, analizując prędkość obrotową kół i ich obwód toczenia.
• Wersje hybrydowe – łączą cechy obu systemów, oferując dodatkowe funkcje diagnostyczne i dłuższą żywotność baterii.

Porównanie wykazuje, że bezpośrednie systemy TPMS są bardziej dokładne (±0,1 bara), natomiast pośrednie są tańsze i łatwiejsze w serwisowaniu, lecz oferują jedynie ostrzeżenie o znaczącym spadku ciśnienia.

Instalacja i kalibracja czujników TPMS

Proces montażu rozpoczyna się od zdjęcia koła i demontażu opony. W przypadku czujnika zaworowego należy zainstalować zestaw w miejsce fabrycznego zaworu, dokręcając nakrętkę do wymaganego momentu. Czujnik przyklejany nakleja się na wewnętrznej ściance opony w równowadze masy. Po zamontowaniu opony i wyważeniu koła następuje kalibracja w systemie pojazdu.

• Włącz zapłon i przejdź do menu TPMS w zestawie wskaźników.
• Wybierz funkcję „Learn” lub „Relearn”.
• Postępuj zgodnie z instrukcjami producenta: obracaj koło lub użyj narzędzi diagnostycznych.
• Sprawdź sygnał radiowy – wskaźnik w kabinie powinien zgasnąć po kilku sekundach.

W niektórych modelach konieczne jest użycie dedykowanego skanera TPMS, który odczyta identyfikatory czujników i zaprogramuje je w module sterującym pojazdu.

Diagnostyka i najczęstsze usterki

Brak komunikacji z czujnikiem

Objawia się świeceniem się lampki ostrzegawczej TPMS. Przyczyną może być rozładowana bateria, uszkodzenie modułu nadawczego lub ingerencja mechaniczna. Diagnostyka polega na:

• Odczycie błędów za pomocą interfejsu OBD-II.
• Sprawdzeniu poziomu napięcia ogniwa czujnika.
• Weryfikacji liczby i mocy sygnału RF odbieranej przez moduł centralny.

Fałszywe ostrzeżenia

Często wynikają z niewłaściwej kalibracji lub niespójności danych pomiędzy czujnikami. W przypadku systemów pośrednich konieczne jest wyzerowanie i ponowna procedura uczenia przy stabilnie napompowanych oponach.

Uszkodzenia mechaniczne

Najczęstsze podczas wymiany opon lub wskutek działania korozji. Zaleca się kontrolę stanu zaworów i zespołów mocujących co najmniej raz na dwa lata. W razie konieczności wymiany użyj oryginalnych części rekomendowanych przez producenta.

Korzysci z użycia TPMS i aspekty bezpieczeństwa

System TPMS dostarcza kierowcy bieżące informacje, co przekłada się na:

• Bezpieczeństwo – odpowiednie ciśnienie minimalizuje ryzyko aquaplaningu i pęknięcia opony.
• Oszczędność paliwa – zbyt niskie ciśnienie zwiększa opory toczenia nawet o 20%.
• Żywotność opon – równomierne zużycie bieżnika wydłuża przebieg eksploatacyjny.

Regularna diagnostyka i właściwa eksploatacja TPMS są kluczowe dla utrzymania pełnej sprawności systemu. Montaż wysokiej jakości komponentów oraz przestrzeganie terminów przeglądów gwarantuje, że każda opona pozostanie optymalnie napompowana, co wpływa na komfort jazdy i bezpieczeństwo wszystkich pasażerów.
